使い方ガイド　　（１／４）

モデムダイヤルイン　ＭＤ−１０３

1. ご使用になる前のご確認事項について
2. 接続について（電話回線の接続）
3. 接続について（ＡＤＳＬの接続）
4. 電話機との接続について
5. 電話番号の登録（ダイヤルイン）
6. 電話番号の登録（ナンバーディスプレイ）
7. こんなとき（登録済み電話番号の確認）
8. こんなとき（登録済み電話番号の消去）
9. こんなとき（ＴＥＬ１用ナンバーディスプレイ番号の登録エリアをＴＥＬ３用に変更）
10. こんなとき（ＴＥＬ２用ナンバーディスプレイ番号の登録エリアをＴＥＬ３用に変更）
11. こんなとき（工場出荷の状態に戻す）
12. こんなとき（回線の極性を調べる）

モデムダイヤルイン　ＭＤ−１０３

1. ご使用になる前のご確認事項について
   ダイヤルインサービスでＰＢ信号方式はご利用できません。必ず、モデム信号方式（モデムダイヤルインサービス）をご契約ください。また、ピンク電話、転送でんわ、ボイスワープ、トリオホンなどと重複してのご利用はできません。


   モデムダイヤルインとナンバーディスプレイサービスを一緒に契約している場合、ダイヤルイン番号よりナンバーディスプレイ番号が優先します。


2. 本機接続について（アナログ電話回線の接続）
   付属のモジュラーコードを、カチッと音がするまで差し込みます。







   電話回線の極性を正しく合わせないと、正常に動作しない機器があります。（本機の回線端子のＬ１に電話回線の＋４８Ｖ側を接続してください）。ピンク電話を接続される場合は、必ず回線の極性を合わせてください。電話回線の極性を正しく合わせないと、正常に動作しません。

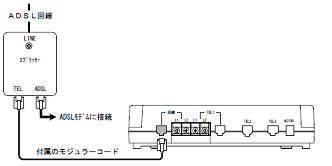

3. 本機接続について（ＡＤＳＬの接続）
   スプリッターのＴＥＬポートと本体を付属のモジュラーコードで接続してください。







   スプリッター内蔵タイプのＡＤＳＬモデムの場合は、ＡＤＳＬモデムのＴＥＬポートに接続してください。

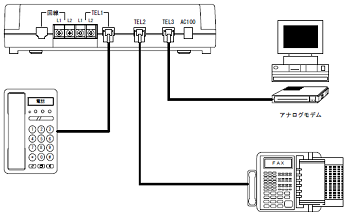

4. 本機接続について（電話回線の接続）
   本機のＴＥＬ１端子〜ＴＥＬ３端子に各々1台の電話機等の機器を接続します。







   電話回線の極性を正しく合わせないと、正常に動作しない機器があります。（本機の回線端子のＬ１に電話回線の＋４８Ｖ側を接続してください）。ピンク電話を接続される場合は、必ず回線の極性を合わせてください。電話回線の極性を正しく合わせないと、正常に動作しません。


   ナンバーディスプレイ対応の機器は、ＴＥＬ１端子にのみ接続可能です。設定スイッチ−２のナンバーディスプレイ対応『あり/なし』を、必ず『あり』（ＯＮ側）に設定してください。
